随着电子电路功效提高和速率加速，，对液体钽电容器提出了更高的要求。。。。。。在这种情形下为知足军事和航空航天领域中的需求，，全钽密封液体钽电解电容器应运而生，，它不但坚持了液体钽电解电容器的优点，，并且还战胜了其弱点，，具有性能稳固、遭受纹波电流能力强，，可靠性高等优点，，被业界称为“永不失效”的电容器。。。。。。
结构与性能特点
1. 钽引出阴极

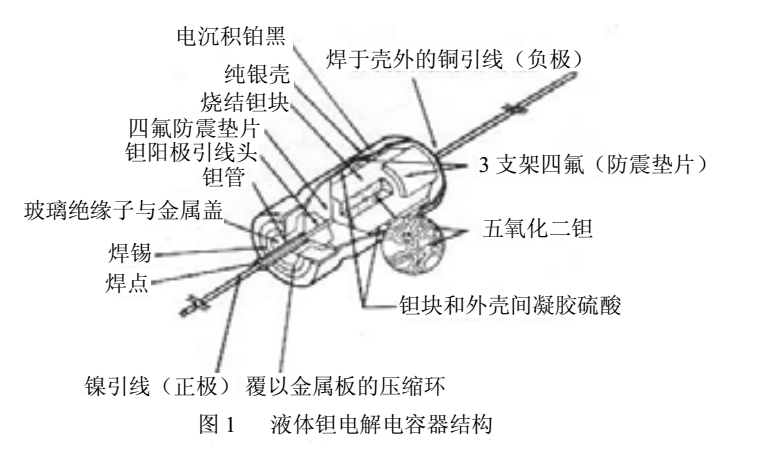

全钽液体钽电解电容器结构与通俗银外壳液体钽电解电容器基内情同（见图1），，主要由烧结钽芯及其外貌的Ta2O5介质氧化膜、电解质和金属外壳三部分组成，，所差别的是全钽液体钽电解电容器用的是钽外壳作为电容器的引出阴极，，而通俗液体钽电解电容器用银外壳作为阴极。。。。。。钽外壳的全钽全密封电解电容器，，能够阻止银离子迁徙，，泄电流小，，提高了可靠性。。。。。。
2.特殊的钽阴极有用外貌积增大工艺
制造大容量钽电解电容器的要害是增大阴极的有用外貌积。。。。。。全钽全密封电解电容器，，其阴极由钽金属制成，，钽在空气中易被氧化，，因此，，用处置惩罚银阴极的要领来增大钽阴极的有用外貌积是行欠亨的。。。。。。钽阴极外貌处置惩罚工艺通常如下：首先用少量的氢氟酸溶液（或二价锡盐、有机还原剂）处置惩罚钽阴极外貌，，除去阴极外貌己形成的氧化物，，提高其外貌附着力，，以便在其外貌形成牢靠的铂族金属膜，，然后用化学沉积要领或溅射要领，，在已除去氧化膜的钽阴极外貌沉积第一层不一连的呈岛状结构的铂族金属膜。。。。。。以后在惰性气体或真空情形中，，对沉积的第一层金属膜举行热处置惩罚，，使铂族金属与钽金属形成一层合金，，以阻止钽金属在空气中被氧化。。。。。。最后在第一层合金膜上用电镀或其它要领继续沉积第二层多孔状铂族金属膜，，这层膜与第一层膜可以不是统一种金属。。。。。。虽然，，也可以通过溅射的要领在钽金属外貌直接形成铂族金属膜，，这样可以省去用氢氟酸除去钽氧化膜的办法，，然后通过热处置惩罚仍能使钽金属外貌与铂族金属合金化。。。。。。另外，，还可以用辉光放电的要领除去钽金属外貌的氧化膜,然后同样用溅射的要领形成铂族金属膜。。。。。。由于在溅射历程中钽金属外貌与铂族金属已经爆发了合金化，，以是省去了热处置惩罚办法。。。。。。
3.全密封结构
液钽电解电容器只管具有容量大等优点，，但关于半密封结构产品，，在事情历程中，，曾因漏液失效而限制了其使用。。。。。。液体钽电解电容器的密封结构可以分为半密封液体钽电解电容器（CA30）和全密封液体钽电解电容器（CAK38，，CAK39，，CAK39H，，CAK39HE），，如图2 (a)、(b)所示。。。。。。
现在，，液体钽电解电容器接纳全密封结构，，解决了漏液问题。。。。。。经高真空条件下的冷浸和热浸试验，，很少发明漏液征象。。。。。。关于全密封结构钽电解电容器，，是将阳极钽块上的钽丝穿过套有橡皮环的聚四氟乙烯上垫片，，然后把钽芯用聚四氟乙烯下垫片牢靠，，装配到注有凝胶电解质的银外壳之中。。。。。。在银外壳上与橡皮环等高的位置举行压槽牢靠，，并穿置玻璃粉绝缘子，，之后依次举行卷边、绝缘子与银或钽外壳间的边焊、绝缘子上的钽管与穿过其间钽丝的高温氩弧球焊和阳极引线对焊。。。。。。这样就彻底解决了半密封结构的漏液问题。。。。。。由于边焊放热严重，，会引起电解质汽化，，冷却后壳内外爆发气压差。。。。。。凭证现实生产履历，，一样平常接纳先边焊后球焊的工序。。。。。。
4.较强耐振动攻击性能
液体钽电解电容器爆发瞬时开路失效的缘故原由在于：电容器壳内的液体不可将钽块牢靠，，另一端的钽丝被绝缘子牢靠住，，钽块与钽丝成为一个悬臂，，因此振动时，，离心力使电解液在电容器壳内作响应运动，，当钽块短或电解液数目缺乏时，，离心力可能使钽块与事情电解液瞬时脱离，，造成电容器开路。。。。。。因此钽块长度设计适当，，坚持富足的事情电解液，，或改用凝胶事情电解质，，都可镌汰瞬时开路的可能性。。。。。。为避免钽块振动，，现在设计了防振垫圈牢靠住钽块，，有用战胜了瞬时开路。。。。。。全密封钽电解电容器在密封性能、抗攻击振动性能和恒久使用可靠性等方面都要优于半密封液体钽电解电容器。。。。。。
5.电参数性能坚持
液体钽电解电容器在恒久使用时，，常泛起电容量急剧下降和消耗角正切值显著增大的失效征象。。。。。。这是一种渐变失效，，是因电容器中事情电解液一直消耗而引起。。。。。。当密封性能不佳时，，在贮存条件下电解液中的水分通过密封橡胶垫向外扩散，，在事情条件下水分爆发电化学离解，，均可使水分逐渐镌汰，，电解液逐渐变稠，，黏度逐渐增大，，电解液等效串联电阻增添，，与阳极氧化膜的接触性能变差，，从而使电容量下降，，消耗增大。。。。。。
